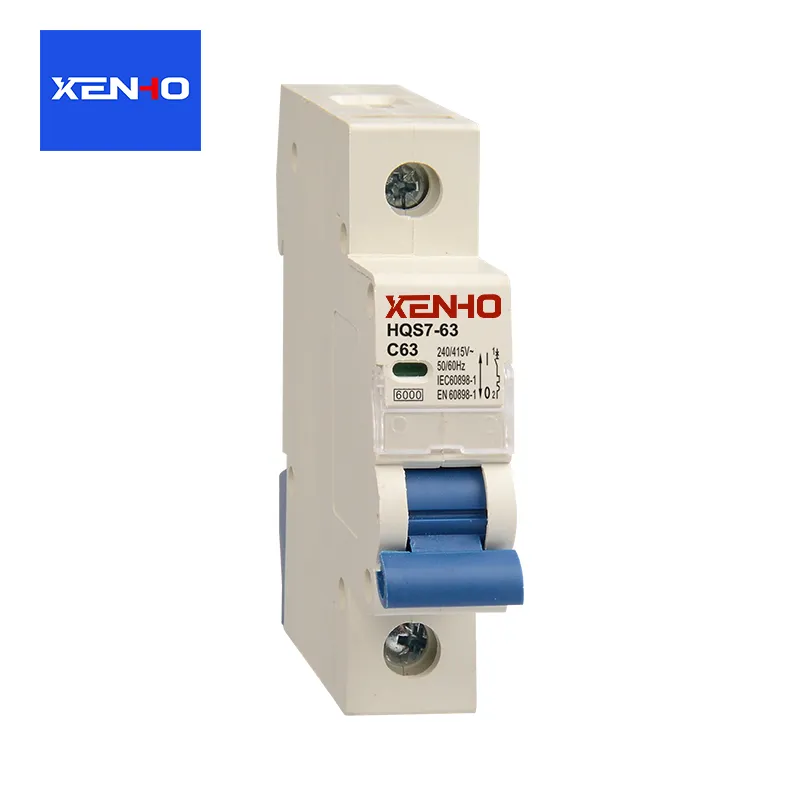

Čo je to DC istič a ako si vybrať ten správny?

A DC ističchráni jednosmerné elektrické obvody pred nadmerným prúdom a podľa vyhotovenia aj pred skratmi. Na rozdiel od AC systémov, DC systémy nemajú prirodzený prechod nulou v každom polcykle, čo robí prerušenie oblúka náročnejším. Táto príručka vysvetľuje činnosť ističa jednosmerného prúdu, hlavné typy, základné menovité hodnoty, aplikačné požiadavky, úvahy o inštalácii, bežné chyby pri nákupe a postupy údržby, aby pomohla kupujúcim vybrať si vhodnú ochranu pre svoje elektrické systémy.

1. Čo je to DC istič?

A DC ističje elektrické ochranné zariadenie určené na prerušenie jednosmerného prúdu, keď obvod zaznamená preťaženie, skrat alebo iný špecifikovaný poruchový stav. Otvorením obvodu pomáha chrániť káble, elektrické zariadenia, komponenty premeny energie a pripojené záťaže pred potenciálne škodlivým prúdom.

Jednosmerný prúd tečie primárne jedným smerom. Bežne ho napájajú batérie, fotovoltaické panely, palivové články a zdroje jednosmerného prúdu. Keďže tieto technológie sa stávajú čoraz dôležitejšími v moderných energetických a priemyselných systémoch, spoľahlivá ochrana jednosmerného obvodu sa stala nevyhnutnou súčasťou návrhu elektrického systému.

Prečo je ochrana DC obvodu dôležitá?

Nadmerný prúd môže prehriať vodiče, poškodiť izoláciu, znehodnotiť elektronické komponenty a vytvoriť nebezpečenstvo požiaru. Správne zvolený istič obmedzuje trvanie poruchového prúdu odpojením dotknutého obvodu podľa jeho navrhnutých prevádzkových charakteristík.

• Ochrana zariadenia:Pomáha predchádzať poškodeniu batérií, meničov, ovládačov a iných pripojených zariadení.
• Ochrana kábla:Znižuje riziko prehriatia vodiča, keď je ochranné zariadenie správne zosúladené s menovitými hodnotami kábla.
• Prevádzková kontinuita:Umožňuje izolovať poruchy, takže neovplyvnené obvody môžu pokračovať v prevádzke tam, kde to architektúra systému dovoľuje.
• Pohodlná údržba:Poskytuje prostriedok na izoláciu obvodu, ak je zariadenie vhodné na tento účel a používa sa v súlade s jeho pokynmi.
• Bezpečnosť systému:Podporuje koordinovanú stratégiu ochrany spolu s uzemnením, izoláciou a inými elektrickými bezpečnostnými prvkami.

Istič sám o sebe nie je úplným bezpečnostným riešením. Účinná ochrana závisí aj od správneho návrhu systému, vhodného zapojenia, vhodných výpočtov poruchového prúdu a súladu s platnými elektrickými predpismi.

2. Ako funguje jednosmerný istič?

Jednosmerný istič monitoruje prúd pretekajúci obvodom a preruší prúd, keď jeho prevádzkový mechanizmus zistí spôsobilú poruchu. Presný proces závisí od konštrukcie ističa, vypínacích charakteristík a zamýšľaného použitia.

Ochrana proti preťaženiu

Preťaženie nastane, keď obvod prenáša viac prúdu, ako je zamýšľané počas dlhšieho obdobia. Napríklad priemyselný zdroj jednosmerného prúdu môže pracovať nad jeho projektovaným zaťažením z dôvodu nadmerného dopytu alebo nesprávne fungujúceho komponentu.

Mnoho miniatúrnych ističov jednosmerného prúdu používa mechanizmus tepelného vypínania. Nadmerný prúd zahrieva bimetalový prvok, kým sa neohne dostatočne na uvoľnenie spúšťacieho mechanizmu. Táto odozva je vo všeobecnosti závislá od času: mierne preťaženie môže trvať dlhšie, kým sa vypne, ako oveľa väčšie preťaženie.

Ochrana proti skratu

Skrat vytvára neúmyselnú cestu s nízkym odporom, ktorá môže produkovať extrémne vysoký prúd. Mnohé termomagnetické ističe obsahujú magnetický spúšťací mechanizmus, ktorý rýchlo reaguje na vysoký poruchový prúd. Elektronické ističe môžu namiesto toho používať snímače a riadiace obvody na detekciu špecifikovaných poruchových stavov a iniciovanie prerušenia.

Istič musí mať vhodné jednosmerné napätie a dostatočnú jednosmernú vypínaciu kapacitu pre prípadný poruchový prúd v mieste inštalácie. Samotný vysoký menovitý prúd nepreukazuje, že zariadenie môže bezpečne prerušiť skrat.

Prerušenie oblúka

Keď sa kontakty oddelia počas prúdenia prúdu, môže sa medzi nimi vytvoriť elektrický oblúk. V striedavých obvodoch prúd prirodzene prechádza cez nulu počas každého cyklu, čo pomáha zhasnúť oblúk. Jednosmerný prúd neposkytuje rovnaké opakujúce sa prechody nulou za normálnych podmienok ustáleného stavu.

Z tohto dôvodu môžu ističe jednosmerného prúdu používať špeciálne navrhnuté usporiadanie kontaktov, zhášacie komory, systémy vyfukovania magnetického oblúka alebo iné štruktúry na ovládanie oblúka. Tieto funkcie pomáhajú predĺžiť, ochladiť, rozdeliť alebo uhasiť oblúk, aby bolo možné okruh bezpečne prerušiť v rámci menovitých prevádzkových podmienok zariadenia.

3. Ako sa líši DC istič od AC ističa?

Jednosmerné a striedavé ističe majú rovnaký základný účel, ale požiadavky na ich prerušenie sa môžu výrazne líšiť. Výber zariadenia len preto, že jeho prúdová hodnota zodpovedá obvodu, môže viesť k nedostatočnej ochrane.

Niektoré ističe sú certifikované pre AC aj DC prevádzku, ale ich hodnoty a prípustné konfigurácie sa môžu líšiť. Produkt s dvojitým hodnotením musí byť inštalovaný podľa špecifických menovitých hodnôt a schém zapojenia poskytnutých jeho výrobcom.

4. Aké typy jednosmerných ističov sú k dispozícii?

Najvhodnejší jednosmerný istič závisí od zaťaženia, poruchových charakteristík, požadovaného času odozvy, dostupného priestoru a stratégie údržby. Pochopenie hlavných dizajnov pomáha kupujúcim presnejšie porovnávať produkty.

Tepelno-magnetické DC ističe

Tepelno-magnetické ističe kombinujú tepelnú ochranu proti preťaženiu s magnetickou ochranou proti skratu. Bežne sa zvažujú pre DC distribučné panely, riadiace obvody a vybrané priemyselné aplikácie.

• Poskytnite dve doplnkové formy nadprúdovej ochrany.
• Môže byť vhodný pre širokú škálu bežných distribučných požiadaviek.
• Vyžadujte starostlivé overenie vypínacích kriviek a menovitých hodnôt prerušenia jednosmerného prúdu.

Elektronické ističe DC

Elektronické konštrukcie používajú snímače prúdu a elektronické riadiace obvody na detekciu špecifikovaných poruchových stavov. V závislosti od produktu môžu poskytovať nastaviteľné prahové hodnoty ochrany, indikáciu stavu, vzdialené monitorovanie alebo komunikačné funkcie.

Tieto funkcie môžu byť cenné v automatizovaných zariadeniach a systémoch, kde sú prestoje drahé. Kupujúci by si však mali potvrdiť, či ide o konvenčný mechanický istič, elektronický ochranný spínač alebo polovodičové zariadenie, pretože ich spôsoby prerušenia a správanie pri poruche sa môžu líšiť.

Miniatúrne ističe DC

Miniatúrne ističe sú kompaktné zariadenia používané vo vhodných nízkonapäťových distribučných aplikáciách DC. Ich malé rozmery môžu zjednodušiť rozloženie panelov, ale ich vhodnosť stále závisí od menovitého napätia, vypínacej kapacity, usporiadania pólov a výrobcom schválenej jednosmernej konfigurácie.

Lisované a priemyselné DC ističe

Lisované a iné priemyselné ističe sú dostupné pre systémy s náročnejšími úrovňami prúdu, poruchovými stavmi alebo požiadavkami na inštaláciu. V závislosti od modelu môžu ponúkať nastaviteľné nastavenia vypínania, príslušenstvo, pomocné kontakty a integráciu s priemyselnými rozvádzačmi.

Špecializované DC ochranné zariadenia

Solárne fotovoltaické polia, systémy na ukladanie energie z batérií, zariadenia na nabíjanie elektrických vozidiel a iné energetické aplikácie môžu vyžadovať ochranné zariadenia navrhnuté pre špecifické elektrické charakteristiky. Napríklad vo fotovoltaických obvodoch môžu vzniknúť trvalé jednosmerné oblúky, zatiaľ čo batérie môžu dodávať veľmi vysoké poruchové prúdy.

Špecializovaná aplikácia automaticky nevyžaduje jednu konkrétnu kategóriu ističov. Vhodné riešenie musí byť stanovené z návrhu systému, platných noriem, pokynov k zariadeniu a posúdenia poruchového prúdu.

5. Kde sa používajú jednosmerné ističe?

Jednosmerné ističe sa používajú všade tam, kde si jednosmerný prúd vyžaduje riadenú nadprúdovú ochranu a spoľahlivú izoláciu. Prevádzkové podmienky sa medzi aplikáciami značne líšia, takže zariadenie vhodné pre jednu inštaláciu nemusí byť vhodné pre inú.

Solárne fotovoltaické systémy

Solárne inštalácie využívajú ochranu jednosmerným prúdom vo vhodnom poli, zlučovači a obvodoch súvisiacich s meničom. Vybrané zariadenie musí zohľadňovať maximálne napätie systému, dostupný poruchový prúd, vystavenie životnému prostrediu a špecifické požiadavky FV okruhu.

Skladovanie energie batérie

Batériové systémy môžu dodávať značný poruchový prúd, najmä ak sú paralelne zapojené viaceré články alebo batériové moduly. Výber ochrany by mal brať do úvahy chémiu batérie, napätie systému, dostupný skratový prúd, dimenzovanie vodičov a koordináciu so systémami správy batérií a izolácie.

Priemyselná automatizácia a riadenie

Priemyselné ovládacie panely často distribuujú jednosmerný prúd do snímačov, relé, akčných členov, ovládačov a komunikačných zariadení. Vhodná ochrana môže pomôcť izolovať chybnú vetvu bez zbytočného prerušenia každého pripojeného zariadenia za predpokladu, že je schéma ochrany správne koordinovaná.

Telekomunikačná a dátová infraštruktúra

Telekomunikačné inštalácie a niektoré systémy dátovej infraštruktúry využívajú distribúciu jednosmerného prúdu pre sieťové zariadenia a záložné zdroje. Požiadavky na vysokú dostupnosť robia predvídateľnú izoláciu porúch a vhodnú koordináciu zariadení obzvlášť dôležitými.

Elektrické vozidlá a nabíjacia infraštruktúra

Systémy elektrických vozidiel a nabíjacie inštalácie zahŕňajú špecifické úrovne napätia, prúdové profily a bezpečnostné požiadavky. Ochranné zariadenia musia byť zvolené pre ich zamýšľanú polohu v systéme a mali by spĺňať príslušné normy pre výrobky a požiadavky na inštaláciu.

6. Ako si vyberiete správny DC istič?

Výber ističa jednosmerného prúdu nie je len otázkou prispôsobenia jeho ampérovej hodnoty záťaži. Kupujúci by mali posúdiť celý elektrický systém, overiť technickú dokumentáciu produktu a potvrdiť, že vybrané zariadenie je vhodné pre skutočné poruchové stavy.

Krok 1: Potvrďte systémové napätie

Identifikujte maximálne jednosmerné napätie, ktoré môže istič zažiť, vrátane príslušných prevádzkových a systémových podmienok. Menovité napätie musí byť dostatočné pre obvod a povolené usporiadanie pólov musí zodpovedať pokynom výrobcu.

V niektorých konštrukciách je možné zapojiť viac pólov do série, aby sa dosiahlo špecifikované menovité napätie jednosmerného prúdu. Toto je povolené len vtedy, keď je to výslovne podporované výrobcom a inštalované podľa špecifikovanej schémy zapojenia. Zapojenie pólov do série automaticky nezvýši schválené menovité napätie zariadenia.

Krok 2: Určite požadované aktuálne hodnotenie

Vypočítajte očakávaný trvalý prúd a zvážte charakteristiky zaťaženia, ampacity vodičov, okolitú teplotu, podmienky krytu a príslušné elektrické predpisy. Záťaže s významnými spúšťacími alebo prechodovými prúdmi môžu tiež vyžadovať vhodnú vypínaciu charakteristiku.

Menovitý výkon ističa musí chrániť pridružené vodiče a zariadenia a zároveň vyhovovať bežným prevádzkovým podmienkam. Jednoduchý výber vyššieho menovitého prúdu, aby sa predišlo nepríjemnému vypínaniu, môže ohroziť ochranu, ak kabeláž a zariadenie nie sú primerane dimenzované.

Krok 3: Overte vypínaciu kapacitu DC

Vypínacia kapacita je jednou z najdôležitejších špecifikácií, ktoré treba preskúmať. Označuje maximálny poruchový prúd, ktorý je istič navrhnutý a dimenzovaný na prerušenie za špecifikovaných testovacích podmienok.

Určite potenciálny skratový prúd v mieste inštalácie a potvrďte, že výkon jednosmerného prerušenia ističa je dostatočný pri zamýšľanom napätí a konfigurácii. Napríklad batériové systémy môžu vyžadovať osobitnú pozornosť, pretože ich dostupný poruchový prúd môže byť vysoký.

Krok 4: Vyberte správny počet pólov

Jednopólové, dvojpólové a iné konfigurácie slúžia rôznym usporiadaniam obvodov. Správna voľba závisí od spôsobu uzemnenia systému, vodičov, ktoré je potrebné odpojiť, a platných elektrických pravidiel.

Nepredpokladajte, že každý vodič musí byť prepínaný rovnakým spôsobom vo všetkých DC systémoch. Potvrďte požiadavky pre konkrétnu aplikáciu a či je zariadenie schválené pre navrhované spínacie usporiadanie.

Krok 5: Skontrolujte charakteristiky a koordináciu cesty

Pozrite si krivku času a prúdu výrobcu a charakteristiky pripojenej záťaže. Ochrana musí reagovať dostatočne rýchlo, aby ochránila vodiče a zariadenia a zároveň zabránila zbytočným výpadkom počas normálnej prevádzky.

V systémoch s niekoľkými ochrannými zariadeniami koordinácia pomáha zabezpečiť, aby zariadenie najbližšie k poruche fungovalo, keď je to možné. Skutočná selektivita závisí od správania zariadenia v čase a prúdu, úrovne porúch a koordinačných údajov výrobcu.

Krok 6: Vyhodnoťte podmienky prostredia

Teplota, vlhkosť, prach, vibrácie, korózia a vetranie krytu môžu ovplyvniť vhodnosť a výkon elektrického zariadenia. Vonkajšie solárne inštalácie a priemyselné prostredia môžu vyžadovať vhodné kryty, ochranu proti vniknutiu a zníženie teploty.

Krok 7: Overte štandardy a dokumentáciu

Skontrolujte príslušné produktové normy, certifikačné požiadavky, pokyny na inštaláciu a technickú dokumentáciu. V závislosti od zariadenia a trhu môžu príslušné normy zahŕňať IEC 60947-2 pre použiteľné ističe, IEC 60898-2 pre použiteľné ističe AC/DC alebo UL 489 pre ističe s krytom a súvisiace produkty. Použiteľnosť závisí od kategórie produktu a rozsahu certifikácie.

Kupujúci by si pred zadaním objednávky mali vyžiadať presný údajový list modelu, menovité jednosmerné napätie, menovitý prúd, vypínaciu kapacitu, schválenú konfiguráciu pólov, vypínaciu krivku a príslušné certifikačné informácie.

7. Akým chybám by sa mali kupujúci vyvarovať?

Mnoho problémov s ochranou obvodu vzniká skôr počas špecifikácie, obstarávania alebo integrácie systému ako počas normálnej prevádzky. Rozpoznanie bežných chýb môže znížiť zbytočné náklady a zlepšiť spoľahlivosť inštalácie.

Výber ističa iba na základe prúdu

Dve zariadenia s rovnakým menovitým prúdom môžu mať rôzne hodnoty napätia, vypínacie kapacity, vypínacie krivky a povolené aplikácie. Namiesto toho, aby ste sa spoliehali na jediné číslo, porovnajte si úplné špecifikácie.

Používanie produktu iba na striedavý prúd v obvode jednosmerného prúdu

AC hodnotenie nestanovuje, že istič môže bezpečne prerušiť DC. Overte si jednosmerný prúd a povolenú prevádzkovú konfiguráciu v dokumentácii výrobcu.

Ignorovanie dostupného poruchového prúdu

Zariadenie s nedostatočnou vypínacou schopnosťou nemusí byť schopné poruchu bezpečne prerušiť. Toto je obzvlášť dôležité v obvodoch napájaných z batérie a iných systémoch schopných dodávať vysoký skratový prúd.

Požiadavky na pól a polaritu

Niektoré ističe jednosmerného prúdu špecifikujú pripojenia citlivé na polaritu alebo konkrétne usporiadanie sériových pólov. Obrátenie pripojení alebo zmena konfigurácie bez povolenia môže ovplyvniť výkon prerušenia a ohroziť bezpečnosť.

Nezohľadnenie budúcich systémových zmien

Plánované zvýšenie kapacity batérie, dodatočné fotovoltaické reťazce alebo zmeny v distribučnej architektúre môžu ovplyvniť napätie v systéme, prúd a úroveň porúch. Pred dokončením špecifikácií skontrolujte predvídateľné požiadavky na rozšírenie bez toho, aby ste nahradili správny súčasný dizajn ochrany zabezpečením do budúcnosti.

Prijímanie neúplnej technickej dokumentácie

Neúplné technické listy sťažujú objektívne porovnanie produktov. Tímy obstarávania by si pred schválením produktu mali vyžiadať overiteľné informácie špecifické pre daný model a objasniť všetky chýbajúce hodnotenia alebo podrobnosti o certifikácii.

8. Aké sú kľúčové postupy inštalácie a údržby?

Dokonca aj správne zvolený jednosmerný istič môže fungovať zle, ak je nesprávne nainštalovaný alebo udržiavaný v nevhodných podmienkach. Inštaláciu a údržbu by mal vykonávať kvalifikovaný personál v súlade s pokynmi výrobcu a platnými predpismi.

Najlepšie postupy inštalácie

• Izolujte zdroj napájania:Pred prácou na okruhu dodržujte schválené postupy blokovania a overovania. Pamätajte, že batérie a fotovoltaické moduly môžu za určitých podmienok zostať pod napätím.
• Postupujte podľa schémy zapojenia:Dodržujte priradenia svoriek, označenia polarity a akékoľvek špecifikované usporiadanie sériových pólov.
• Použite vhodné vodiče:Overte dimenzovanie káblov, izolačné hodnoty, kompatibilitu svoriek a prípravu vodičov.
• Použite špecifikovaný krútiaci moment:Utiahnite svorky na výrobcom udávaný moment, aby ste znížili riziko uvoľnenia spojov a prehriatia.
• Dodržiavajte ochranu životného prostredia:Istič nainštalujte do krytu vhodného pre prostredie a rešpektujte požiadavky na vetranie a voľný priestor.
• Skontrolujte dokončenú inštaláciu:Vykonajte kontroly a testy vyžadované konštrukciou systému, pokynmi k produktu a príslušnými predpismi pred napájaním obvodu.

Rutinná kontrola a odstraňovanie problémov

Intervaly kontrol by mali odrážať odporúčania výrobcu zariadenia, prevádzkové prostredie a kritickosť inštalácie. Záznamy údržby pomáhajú identifikovať opakujúce sa problémy a podporujú plánovanú výmenu.

• Skontrolujte viditeľné poškodenie, zmenu farby, koróziu alebo známky prehriatia.
• Prezrite si záznamy jázd alebo systémové alarmy, ak sú k dispozícii monitorovacie funkcie.
• Skúmajte opakované vypnutia namiesto opakovaného resetovania ističa bez identifikácie príčiny.
• Uistite sa, že svorky, montážne usporiadanie a kryty zostávajú vo vhodnom stave.
• Vymeňte chybné alebo poškodené zariadenia za výrobky s príslušnými menovitými hodnotami a schválením.

Istič, ktorý opakovane vypína, môže správne reagovať na preťaženie, skrat, poruchu zariadenia alebo nevhodný prevádzkový stav. Pred vrátením systému do prevádzky by mal určiť príčinu kvalifikovaný technik.
