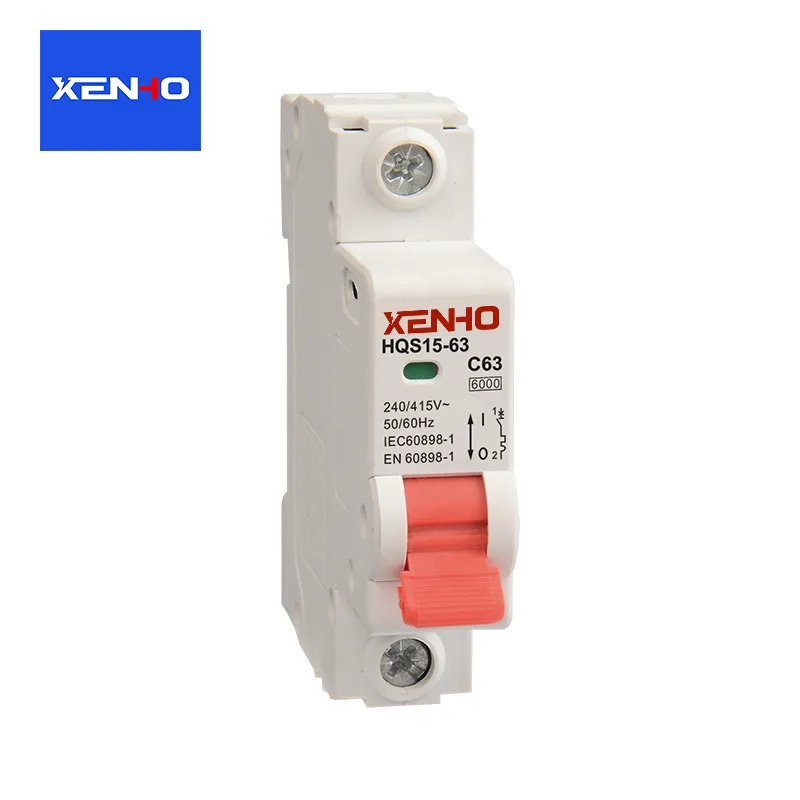

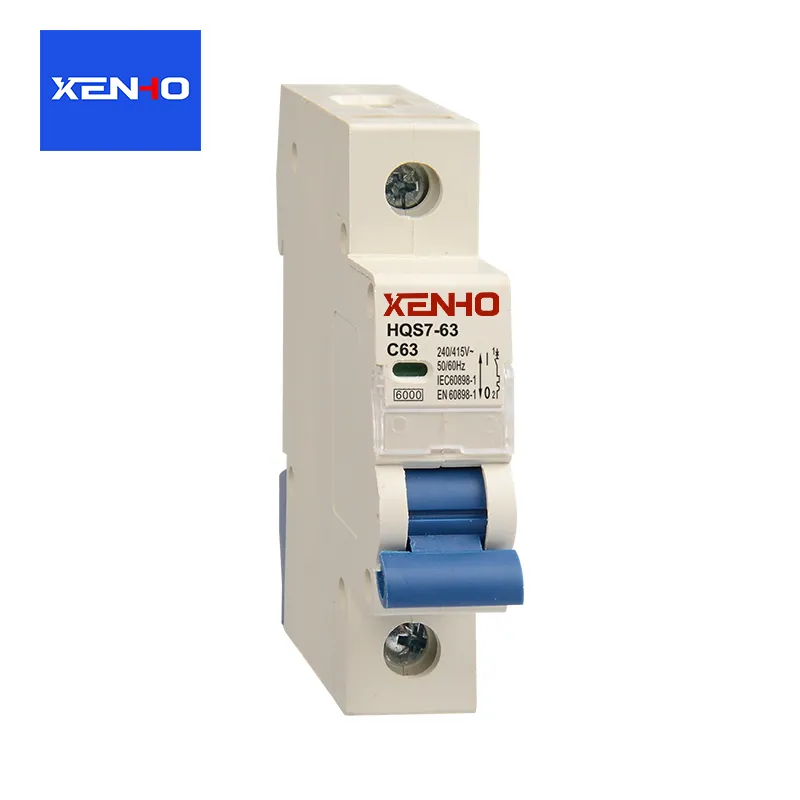

Aký je princíp činnosti ističa?

Princíp činnosti aističsa točí okolo základnej logiky monitorovania, posudzovania a vykonávania.  Prostredníctvom zabudovaného vypínacieho mechanizmu a systému zhášania oblúka dosahuje normálne ovládanie spínania okruhov a rýchle odpojenie chybných okruhov.  Dá sa rozdeliť na dve časti: normálny prevádzkový stav a stav ochrany pred poruchou. Systém zhášania oblúka je kľúčovým pomocným komponentom zabezpečujúcim spoľahlivé odpojenie.

Normálny prevádzkový stav: Pripojenie a odpojenie okruhu

Manuálne/Elektrické zatváranie: Obsluha používa rukoväť alebo elektrický mechanizmus na posunutie pohyblivého kontaktu ističa smerom k stacionárnemu kontaktu, nadviazanie kontaktu a uzatvorenie obvodu, čo umožňuje normálny prenos energie. Po zatvorení blokovací mechanizmus zafixuje pohyblivý kontakt v zatvorenej polohe, pričom zachová kontinuitu obvodu.

Manuálne odpojenie: Keď potiahnete odpájaciu rukoväť, uzamykací mechanizmus sa odblokuje a sila vratnej pružiny spôsobí, že sa pohyblivý kontakt oddelí od stacionárneho kontaktu, čím sa preruší obvod. Ak je prúd v tomto čase malý, oblúk vytvorený medzi kontaktmi sám zhasne.

Stav ochrany pri poruche: Automatické vypnutie a odpojenie okruhu

Keď obvod zaznamená poruchy, ako je preťaženie, skrat alebo podpätie, vstavaná vypínacia jednotka spustí odomknutie uzamykacieho mechanizmu, čím sa dosiahne automatické vypnutie. Rôzne poruchy zodpovedajú rôznym princípom vypínania:

Ochrana proti preťaženiu (princíp tepelného vypnutia)

Zložka jadra: Bimetalový pás (zložený z dvoch kovových pásikov s výrazne odlišnými koeficientmi tepelnej rozťažnosti).

Pracovná logika: Keď je obvod preťažený, prúd nepretržite prekračuje menovitú hodnotu, čo spôsobuje ohýbanie a deformáciu bimetalového pásu v dôsledku zahrievania. Keď deformácia dosiahne prahovú hodnotu, zatlačí blokovací mechanizmus, aby sa odomkol, a pohyblivý kontakt odpojí obvod pôsobením pružiny.

Vlastnosti: Oneskorená akcia; krátkodobé preťaženie (napríklad štartovanie motora) nespustí vypnutie, čím sa zabráni chybnému vypnutiu.

Ochrana proti skratu (princíp elektromagnetického vypínania)

Komponent jadra: Elektromagnetická cievka (navinutá na železnom jadre).

Pracovná logika: Keď dôjde ku skratu, prúd okamžite stúpne na desiatky alebo dokonca stonásobok menovitej hodnoty. Elektromagnetická cievka generuje silnú elektromagnetickú silu, ktorá priťahuje železné jadro, aby zasiahlo uzamykací mechanizmus a okamžite ho odblokovalo.

Vlastnosti: Rýchla akcia na úrovni milisekúnd; môže odpojiť obvod vo veľmi krátkom čase, čím sa zabráni poškodeniu zariadenia oblúkom alebo spôsobeniu požiaru. Ochrana proti podpätiu/strate napätia (princíp vypnutia pri podpätí)

Jadro komponentu: Podpäťová vypínacia cievka, pripojená paralelne k obvodu na monitorovanie napätia.

Pracovná logika: Keď napätie klesne pod približne 70% menovitej hodnoty alebo sa úplne stratí, elektromagnetická sila vybavovacej cievky zmizne a železné jadro pôsobením pružiny spustí odomknutie zámku, čím sa obvod rozpojí.

Funkcia: Zabraňuje poruche a poškodeniu zariadenia v dôsledku nízkeho napätia a tiež predchádza bezpečnostným rizikám spôsobeným náhlym spustením zariadenia po obnovení napájania.

Ochrana proti úniku (princíp ochrany pred zvyškovým prúdom)

Jadro komponentu: nulový prúdový transformátor.

Pracovná logika: Za normálnych okolností sú prúdy vo fázovom vedení a nulovom vedení rovnaké vo veľkosti a v opačnom smere. Magnetický tok v jadre transformátora sa navzájom ruší, výsledkom čoho nie je žiadny indukovaný výstup prúdu; keď dôjde k úniku (napríklad zásahu elektrickým prúdom do osoby), časť prúdu preteká zemou, čo spôsobuje nerovnováhu v dvojfázovom prúde. Transformátor generuje indukovaný signál, ktorý spúšťa vypínacie zariadenie.

Vlastnosti: Nízky prevádzkový prah (bežne 30 mA), uprednostňuje osobnú bezpečnosť.
